OPENMill 基于 OPENcontrol CNC 平臺，是一種現代化且靈活的系統，可管理從最簡單到最復雜的五軸旋轉平移平面數控機床。OSAI OPENMill 模塊化控制系統組件與五軸數控機床之間的高度集成可確保生產率、高精加工質量和易用性。
新型 OPENMill 系統提供的解決方案簡化了安裝和調試，借助最先進的軟件模塊和硬件組件優化了產品上市時間：
● 帶有對話式編輯器的 HMI 軟件，用于 2D 加工和圖形控制程序執行的板載編程
● 使用 1024 個預先計算的塊進行預測
● 高速切削（HSC）算法
● 采用先進算法進行抖動控制
●五軸樣條算法
● 使用工具中心點 (TCP) 編程完成五軸管理
● 從零件程序中選擇主動運動
●機械不對稱和機器錯位的體積補償（體積補償）
● 龍門和雙軸管理
● 刀庫、刀具壽命、隨機刀具、多刀位刀具管理
● 不同的操作面板解決方案
● 最新一代OPENcontrol CNC
● 軸和主軸采用機架結構的模塊化驅動器，具有網絡恢復功能，通過Mechatrolink III 現場總線連接
● 高性能無刷電機，帶絕對式傳感器
● 通過EtherCAT 現場總線連接的遠程I/O

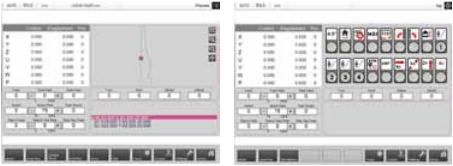

OSAI OPENMill 軟件
OPENMill 軟件是一種直觀而直接的環境，它可對加工中心進行編程和控制，管理來自外部 CADCAM 或本地的程序執行，使用循環和輪廓的圖形和參數編程。由于集成的對話編輯器易于使用，程序員不需要了解 CNC 使用的 ISO 語言。一旦選擇了加工循環，用戶就會通過圖形方式填寫所需的參數，例如用于鉆孔矩陣、線性攻絲、槽銑削或銑削用戶定義的輪廓。
OPENMill 也是 OSAI 全新推出的銑削 HMI 界面。其終端用戶環境旨在優化 CNC 的使用，只需通過觸摸屏軟鍵輸入少量命令即可使用所有主要的 CNC 功能。此外，它還集成了圖形界面，可用于零件預覽和已加工零件的輪廓顯示。界面的特定部分允許通過屏幕按鈕的圖形和功能定義進行系統定制。
OPENMill 軟件與配置為 OPEN-20 的 OPENcontrol 軟件完美匹配，并包含控制最多 4 個插值軸的機器所需的所有功能：
● 軸：
? 協調、主軸、輔助
? 旋轉式和線性式，還有翻轉式
? 龍門和雙軸
? 單軸和工作平面上的幾何誤差補償（交叉補償）
● 刀庫：
? 線性、平面和旋轉式彈匣
? 固定位置和隨機位置工具的管理
? 生活工具及替代工具管理
? 刀具和偏移可配置表
● 運動：
? 線性、圓形、螺旋、樣條運動
? 每個軸的加速/減速參數獨立
- 加速度梯形和正弦斜坡，帶加速度限制
- 前瞻（最多 1024 個程序塊）
- 可編程軸運動過濾器
- 速度前饋 (VFF) - 零點漂移
- 多塊回溯
- 從中斷的程序重新啟動
● 對話編輯器：
? 鉆孔和攻絲標準循環
? 銑削標準循環
? 定義開放/封閉銑削輪廓
對于 CAD 編程，解決方案是配置為 OPEN-30 的 OPENcontrol 軟件，專為同時具有 5 個或更多插值軸且最多可控制 64 個軸的復雜機器而設計，在 OPEN-20 上增加了以下功能：
● 工具中心點 (TCP)
● TCP 適用于雙扭頭和棱柱頭，具有 2 個或 3 個旋轉軸，適用于傾斜工作臺和非標準運動
● 帶花鍵的 TCP（高速機）
● 旋轉平面上的 TCP
在這種情況下，系統執行復雜的程序 3D 還可以同時在多個通道上進行加工（多工藝），使用不同的獨立頭進行加工。
銑床和五軸數控機床的 PLC 應用
集成在 CNC 中的實時 SoftPLC 用途極其廣泛。這是一個具有多種功能的開發環境，可將控制器與任何類型的機器連接起來。性能：
● 多任務實時執行
● 最多 250 個任務，10 個優先級
● 循環任務，最低調度時間為 250 μSec
● 超過 450 種可用功能
● 可以包含用高級語言實現的外部軟件算法
● 對于更標準化的機器，OPENMill 有一個默認的可配置應用程序，只需最少的定制即可在很短的時間內完成機器調試。
數控
OPENcontrol 系列 CNC 具有可擴展性，其計算能力可輕松適應任何定制要求，無需修改軟件或應用程序。
OPEN-S COMPACT 配有 12 英寸操作面板，用于控制中型復雜機器。用戶界面基于軟鍵，可確保系統的易用性。OPEN-S COMPACT 的所有按鈕均為全行程類型，可確保全面感知操作。
OPEN-M 型號配備 OPENconsole COMPACT 15 英寸觸摸屏操作面板，是一款適合更復雜機器（如多軸五軸數控機床）的 CNC。
該系統由安裝在電氣柜內的帶有集成鍵盤和可定制控制臺的操作員面板以及獨立的 CNC 組成。
OPEN-XLi 型號的結構與 OPEN-M 類似，但由于采用了 i5 CPU，因此它是最適合需要高性能的五軸數控機床的解決方案。OPEN-XLi 可以與 OPENconsole 操作面板配合使用。
使用 OPENMill 技術配置 OPENcontrol 系統。

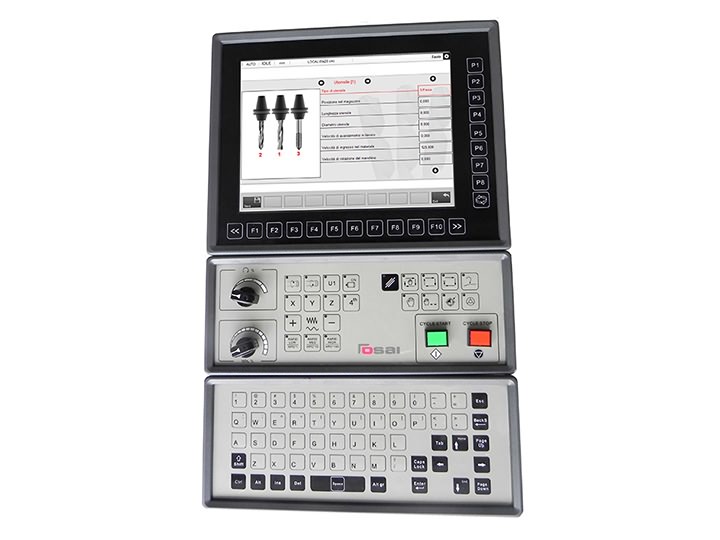

OPEN-S 緊湊型 12''

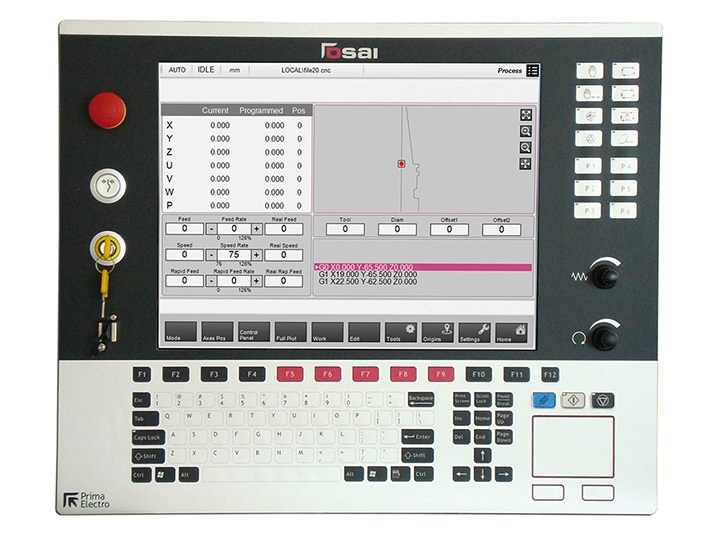

OPENconsole 緊湊型 15''
伺服驅動器和伺服電機
OPENMill 解決方案需要使用配備高達 480 VAC 電源的模塊化驅動器，CNC 通過 Mechatrolink III 現場總線連接，以保證從 CNC 到驅動器的高速數據交換。
軸驅動器和主軸驅動器僅使用一個再生電源，功率高達 22kW，電壓為 480V。電源還具有 350% 3至5秒的高過載能力，以提高軸加速期間的動態性能。
該驅動器的軸功率高達 11kW，主軸功率高達 18kW，配備集成安全扭矩關閉功能，并可管理主安全集成。
中等慣量、連續扭矩為 3 至 48 Nm 的伺服電機配備 20 位分辨率的絕對傳感器。最大扭矩可達標稱扭矩的 3 倍，電機轉速可達 5,000 rpm。
主軸電機功率為 4 至 18 kW，轉速高達 10,000 rpm，可實現五軸數控機床典型的所有金屬去除加工。

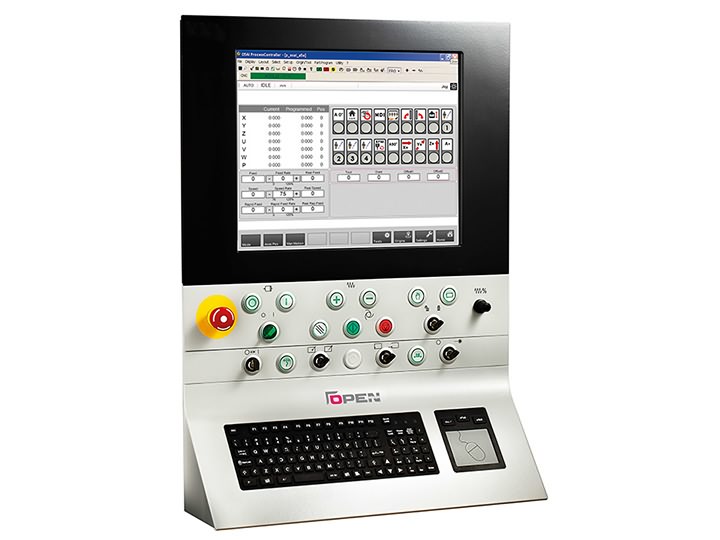

OPEN控制臺 17'' 或 19''

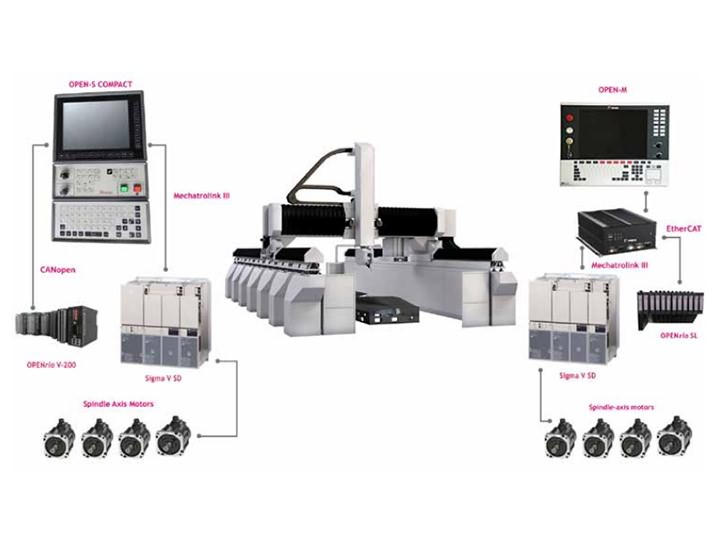

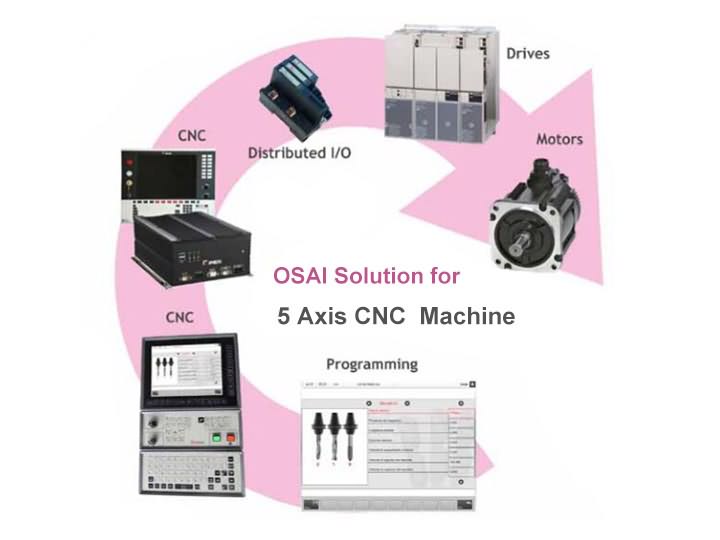

采用OPENMill技術的OPEN控制系統的配置方案
改裝套件
OPENMill 解決方案技術具有高可配置性和模塊化水平，可匹配不同的改造解決方案來升級銑床和五軸數控雕刻機。這些模塊允許選擇僅更換 CNC 或更換機器的整個控制鏈，從 HMI 到伺服電機。標準改造的 2 個解決方案均包括 OPENMill 軟件，并且是：
改裝套件 1 （適用于已安裝在機器上的模擬或 P&D 電機和驅動器）：
● OPEN-S CNC 配備 12'' 操作面板、鍵盤和機床控制臺或 OPEN-M CNC 配備 15'' 集成操作面板、觸摸屏、鍵盤和機床控制臺
● 用于軸驅動器和主軸的模擬和反饋編碼器接口橋接模塊，具有模擬和數字I/O
改裝套件 2 （完整解決方案）：
● OPEN-S COMPACT CNC 配備 12'' 操作面板、鍵盤和機床控制臺或 OPEN-M CNC 配備 OPENconsole COMPACT 15'' 集成操作面板，配有觸摸屏、鍵盤和機床控制臺，以及 OPEN-M CNC
● OPENrio I/O 模塊化系統
● Sigma V SD 驅動器
● 無刷主軸及電機軸
技術規格

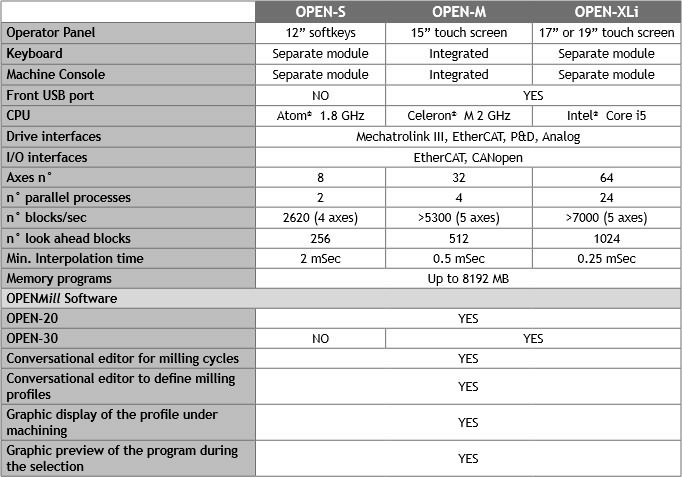

數控

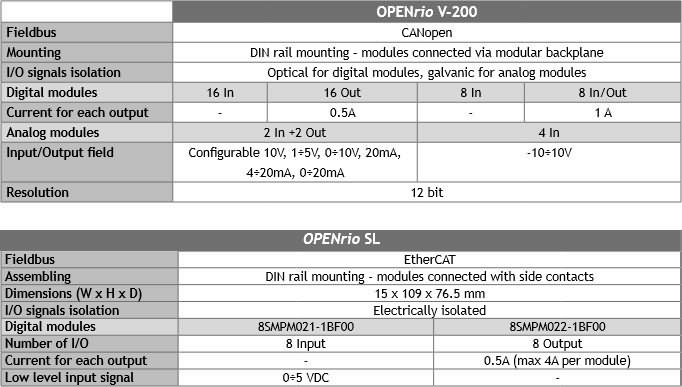

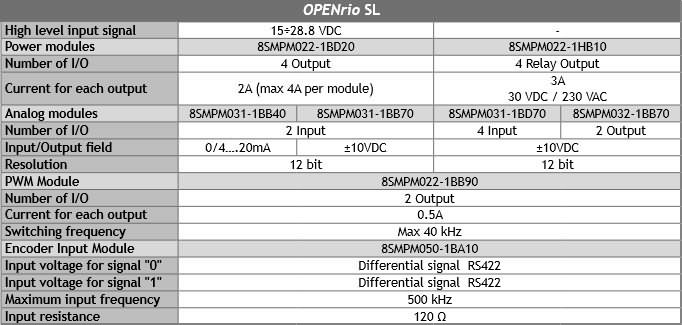

輸入/輸出模塊

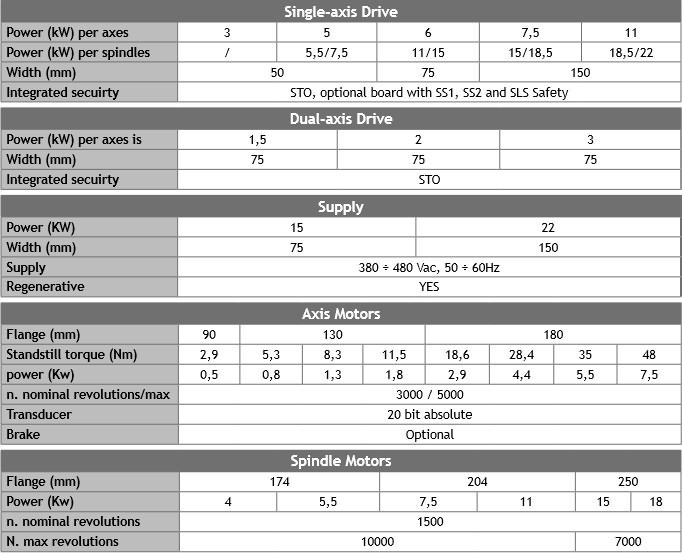

驅動器和電機
