激光焊接

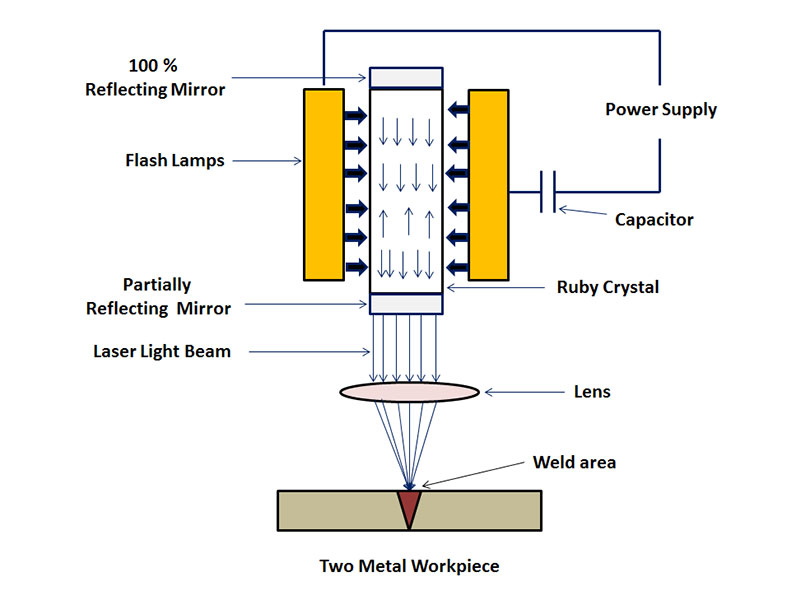

激光焊接是一種利用高能量密度的激光束作為熱源的高效、高精度焊接方法。焊接可用連續或脈沖激光束進行。根據激光焊接的原理，焊接過程又可分為熱傳導焊接和激光深焊。功率密度在104～105W/cm2以下為熱傳導焊接，此時熔深較淺，焊接速度較慢；當功率密度大于105～107W/cm2時，在熱作用下，金屬表面由凹陷處變成“孔”狀，形成深熔焊接。

功能

焊接速度快、長徑比大的特點

激光束焊接一般采用連續的激光束完成材料的連接，其冶金物理過程與電子束焊接十分相似，即通過“鎖孔”結構完成能量轉換機制。

在足夠高功率密度的激光輻照下，材料蒸發形成小孔。這個充滿蒸汽的小孔就像一個黑體，吸收了入射光束的幾乎所有能量。腔內的平衡溫度約為2500C。熱量從高溫腔體的外壁傳遞過來，熔化了腔體周圍的金屬。小孔里充滿了壁面材料在光束照射下不斷蒸發產生的高溫蒸汽。

小孔4壁包圍著熔融的金屬，液態金屬又包圍著固態材料。（在大多數常規焊接工藝和激光傳導焊接中，能量都是先沉積在工件表面，再通過傳遞方式輸送到內部）。孔壁外的液流和壁層表面張力與孔腔內不斷產生的蒸汽壓力相一致，保持動態平衡。光束不斷射入小孔，小孔外的材料也不斷流動，隨著光束的移動，小孔始終處于穩定的流動狀態。

也就是說，小孔和小孔周圍的熔融金屬會隨著前導光束的前進速度向前移動。熔融金屬填充小孔留下的間隙然后凝結，形成焊縫。以上所有過程發生得非常快，焊接速度很容易達到每分鐘幾米。

1、激光束焊接是一種熔化焊接，它利用激光束作為能量源，對焊接接頭進行沖擊。

2、可以用平面光學元件（如鏡子）引導激光束，然后用反射聚焦元件或透鏡將光束投射到焊縫上。

3、激光焊接為非接觸焊接，操作時不需加壓，但需通入惰性氣體，防止熔池氧化，偶爾也需使用填充金屬。

4、激光束焊接可與MIG焊接相結合，形成激光MIG復合焊接，實現大熔深焊接，同時熱輸入量較MIG焊接大大降低。

應用

激光焊接機廣泛應用于汽車、船舶、飛機、高鐵等高精度制造領域，大大提高了人們的生活品質，也推動了家電行業向精密工程邁進。

等離子弧焊

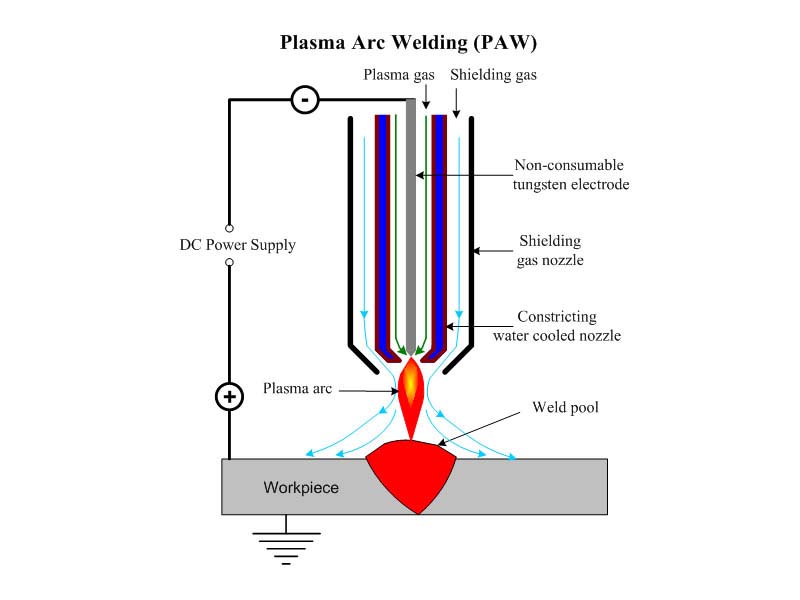

等離子弧焊是指利用等離子弧高能量密度束流作為焊接熱源的一種熔化焊接方法。焊接時離子氣（形成離子弧）和保護氣（保護熔池和焊縫不受空氣的有害影響）均為純氬氣。等離子弧焊所用的電極一般為鎢電極，有時需填充金屬（焊絲）。一般采用直流正極接法（鎢棒接負極）。因此等離子弧焊本質上是一種具有壓縮作用的鎢氣保護焊。

等離子弧焊具有能量集中、生產率高、焊接速度快、應力變形小、電氣隔離穩定等特點，適用于焊接薄板、箱體材料，特別適用于各種難熔、易氧化、熱敏性金屬材料（如鎢、鉬、銅、鎳、鈦等）。

氣體受電弧加熱而離解，在高速通過水冷噴嘴時被壓縮，增加了能量密度和離解度，形成等離子弧。它的穩定性、發熱量和溫度都比一般電弧高，所以有較大的熔深和焊接速度。形成等離子弧的氣體和周圍的保護氣一般采用純氬氣。視各種工件的材料性質而定，有的采用氦氣、氮?dú)狻鍤猓騼烧叩幕旌蠚狻?/p>

功能

1.微束等離子弧焊可以焊接箔材和薄板。

2、具有小孔效應，能更好的實現單面焊接，雙面自由成型。

3、等離子弧能量密度高，弧柱溫度高，穿透能力強，可達到10-12mm 厚鋼板無需坡口焊，可雙面成型一次性焊接，焊接速度快，生產率高，應力變形小。

4、設備相對復雜，耗氣量較大，組對間隙及工件清潔度要求嚴格，只適合室內焊接。

應用

等離子焊接是工業生產中的重要手段之一，特別適用于銅及銅合金、鈦及鈦合金、合金鋼、不銹鋼、鉬等航空航天金屬的焊接，用于軍事等尖端工業，如用鈦合金制造的某型導彈外殼和飛機上部分薄壁容器等。

成本、維護和運營效率

在工業應用中比較激光焊接和等離子弧焊接技術的選擇時涉及的一些因素包括成本、維護和運行效率。

成本分析

與等離子弧焊相比，激光焊接需要較高的初始投資，因?yàn)樵O(shè)備比較復雜。一般工業激光焊接系統的價值通常在 200,000 美元以上，而等離子弧焊系統的成本在 10,000 美元到 50,000 美元之間。然而，由于加工速度提高，且所需的焊后精加工最少，LBW 有可能顯著節省長期成本。等離子焊接的持續運行可能需要更高的耗材成本。

維護要求

由于電極和氣體噴嘴等易耗部件磨損更頻繁，等離子弧焊系統通常需要更頻繁的維護。相比之下，激光焊接系統需要的易耗件較少，但其光學元件和激光源確實需要偶爾清潔和重新校準。如果維護得當，激光源可以持續使用 20,000 小時以上，停機時間更短。等離子系統雖然更簡單，但由于易耗件磨損，可能會更頻繁地中斷。

操作高效

激光焊接技術速度更快、更精確，在薄材料上焊接速度高達每分鐘 10 米，因此非常適合大規模生產。它還能產生非常微小的熱影響區，因此材料變形最小，從而提高產品質量。等離子焊接對較厚的材料很有效，但速度較慢，通常需要額外的收尾工作來清理焊縫，例如打磨。

雖然激光焊接需要較高的前期投資成本，但從長遠來看，其效率和較少的維護需求往往能帶來成本效益，尤其是對于需要高精度的應用而言。等離子弧焊仍然適用于不太復雜的工作和較小的操作。
